重庆宇来通信浅析数据中心光纤配线架选型与端口密度规划

数据中心的光纤配线管理，正在成为制约算力释放的隐形瓶颈。当单机柜功率密度突破30kW、东西向流量占比超过70%时，线缆的物理层编排直接决定了业务的可用性——这不再是“插上就行”的简单操作，而是一场关于空间、散热与运维效率的精密博弈。

端口密度激增背后的三大矛盾

400G乃至800G光模块的规模化部署，让单台核心交换机的光纤连接需求从数百芯跃升至数千芯。传统24口或48口配线单元显得力不从心，高密度MPO-LC分支线缆的引入又带来新的弯曲半径管理难题。与此同时，机房租金与制冷成本高企，迫使每一U高度的空间都必须承载更多端口。但密度提升并非没有代价——散热通道被密集尾纤堵塞、维护时难以精准抽拔单根纤芯，这些现实痛点让“高密度=高效率”的等式不再成立。

一个常被忽视的细节是：**光纤配线架**的进纤方式与走纤槽道设计，往往比端口数量更能影响整体可靠性。许多运维事故源于熔接点受力或微弯损耗，而非设备本身故障。

选型核心：从“能插”到“可维护”的维度跃迁

评估一款配线产品，不能只看端口规格书。我们建议从三个维度建立技术标尺：首先是**模块化程度**，能否在不中断在用业务的前提下，独立插拔或更换某一芯数的连接模组；其次是**理线路径**，机架内垂直与水平走纤是否分离，尾纤的预留长度是否科学（通常建议盘留0.8-1.2米）；最后是**标识体系**，是否支持前后双向可视化管理，避免运维人员翻找标签的尴尬。

对于核心层节点，预端接**光纤终端盒**配合高密度模块能显著缩短施工周期。例如，采用12芯或24芯MPO预端接盒体，现场只需完成主干光缆与盒体背板的即插即用，省去熔接环节，将单点故障概率降低约40%。而**光缆交接箱**在数据中心的应用则更侧重于园区级主干光缆的调度与分支，需重点考量密封防护等级与光纤熔接储量。

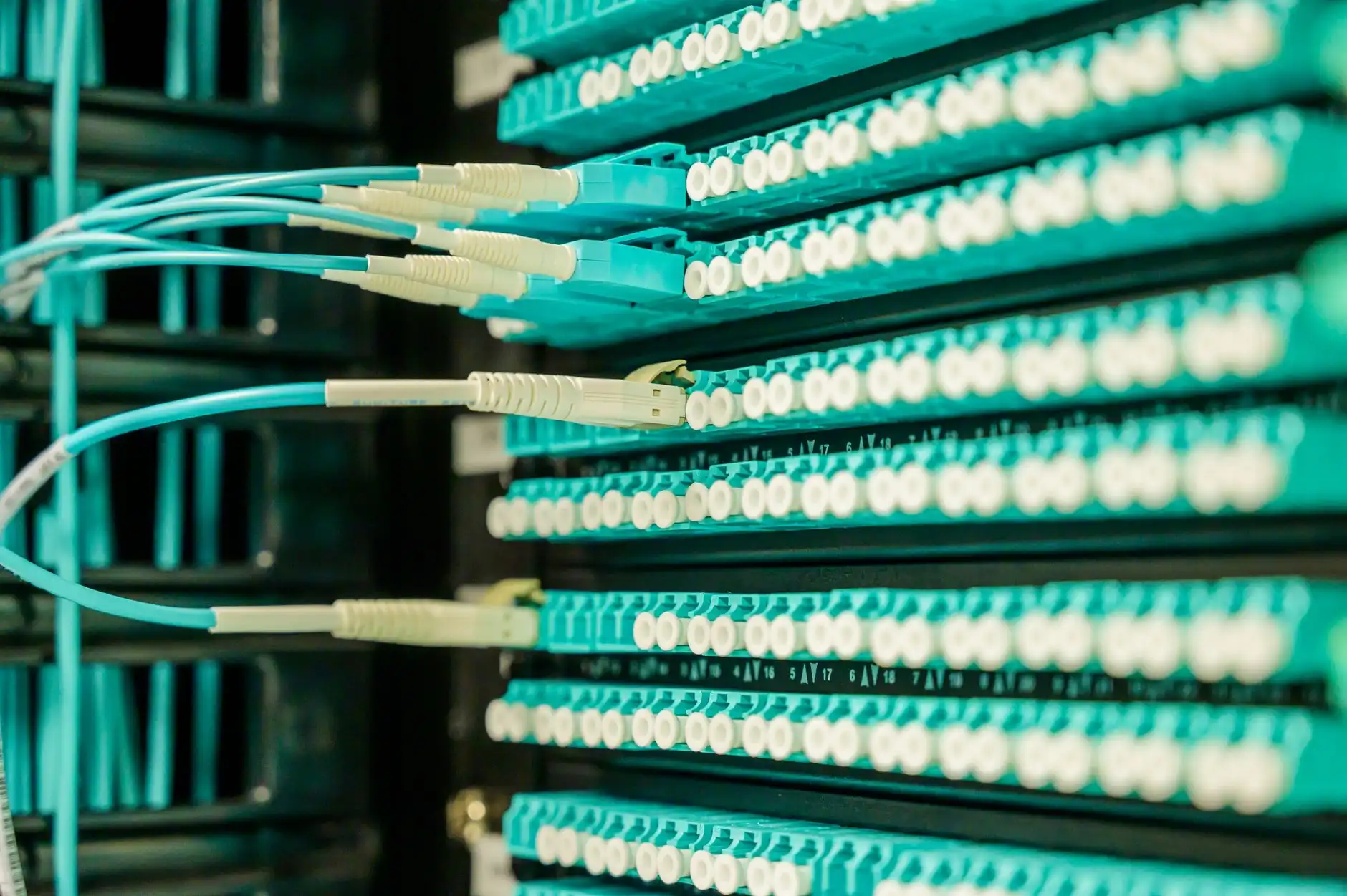

{pic:high density fiber optic panel data center}

端口密度规划的“三三制”原则

规划端口数量时，切忌满配。我们内部推行“三三制”预留策略：即**当前需求占1/3，三年内扩展占1/3，应急与检修冗余占1/3**。以一组容纳96芯的配线单元为例，初始部署32芯，预留32芯用于后续扩容，最后32芯作为故障迁移缓冲。

同时，**尾纤**的选型要与光模块类型严格匹配。对于SR4/SR8多模应用，建议选用OM4/OM5弯曲不敏感尾纤；单模场景则需关注插入损耗指标，LC连接器端面插损应控制在0.15dB以内，回损大于50dB。若引入**光分路器**用于监控或链路备份，其分光比与波长依赖性需在前期预算中进行链路功率模拟，避免因分光引入额外衰减导致光模块接收灵敏度不足。

实践方法：高密度场景下的施工与运维红线

在已交付的多个项目中，我们发现以下操作规范能显著提升长期稳定性：

• 弯曲半径管控：静态弯曲半径不小于30mm，动态抽拔时瞬时半径不小于40mm，使用带保护齿的理线架。
• 分区管理：将配线架划分为上行区、下行区与互联区，用不同颜色标识区分，减少误操作。
• 灰度发布：新增链路时先进行OTDR测试曲线存档，与历史数据比对，及早发现微弯隐患。

需要强调的是，光纤配线架并非孤立部件。它与光缆交接箱的接地方式、光纤终端盒内的熔接盘容量、乃至机柜顶部光纤槽道的转弯半径，构成了一个完整的物理链路系统。任何一环的局促都会引发连锁故障。

从行业趋势看，随着共封装光学（CPO）和线性驱动可插拔光模块（LPO）技术的成熟，交换机端口形态将发生剧变，但物理层的光纤管理需求不会消失，反而会向更精细化、智能化的方向演进。届时，具备电子标签（EID）和智能引导功能的配线系统，将逐步替代人工跳纤记录。

对于正规划下一代数据中心架构的同行，我的建议是：在预算允许范围内，优先选择支持高密度扩展且模块可独立更换的平台化产品，为未来800G甚至1.6T时代的端口迭代留足物理空间。

重庆宇来通信设备有限公司深耕光通信物理连接领域多年，在光纤配线架、光缆交接箱及预端接组件的方案设计与供应上积累了扎实的现场经验。如果您在端口密度规划或高密度配线选型中遇到具体困惑，欢迎随时探讨。
